Prepará un QR 3D: destino, medidas y revisión del STL
Un QR que decodifica en pantalla y un STL que lamina son dos controles distintos. Este recorrido te ayuda a revisar ambos y muestra el expediente digital de nuestra placa de prueba.
En corto
Primero verificá el destino del QR; después ajustá el tamaño y el margen, generá el STL y revisalo en el laminador. El expediente QR3D de Tuanis3D registra un archivo de 80 × 80 × 2,6 mm importado y laminado en Bambu Studio. Es una prueba digital y de laminado: todavía no documentamos una pieza física impresa ni su lectura con cámara. No la usamos para garantizar que un teléfono leerá cualquier placa.

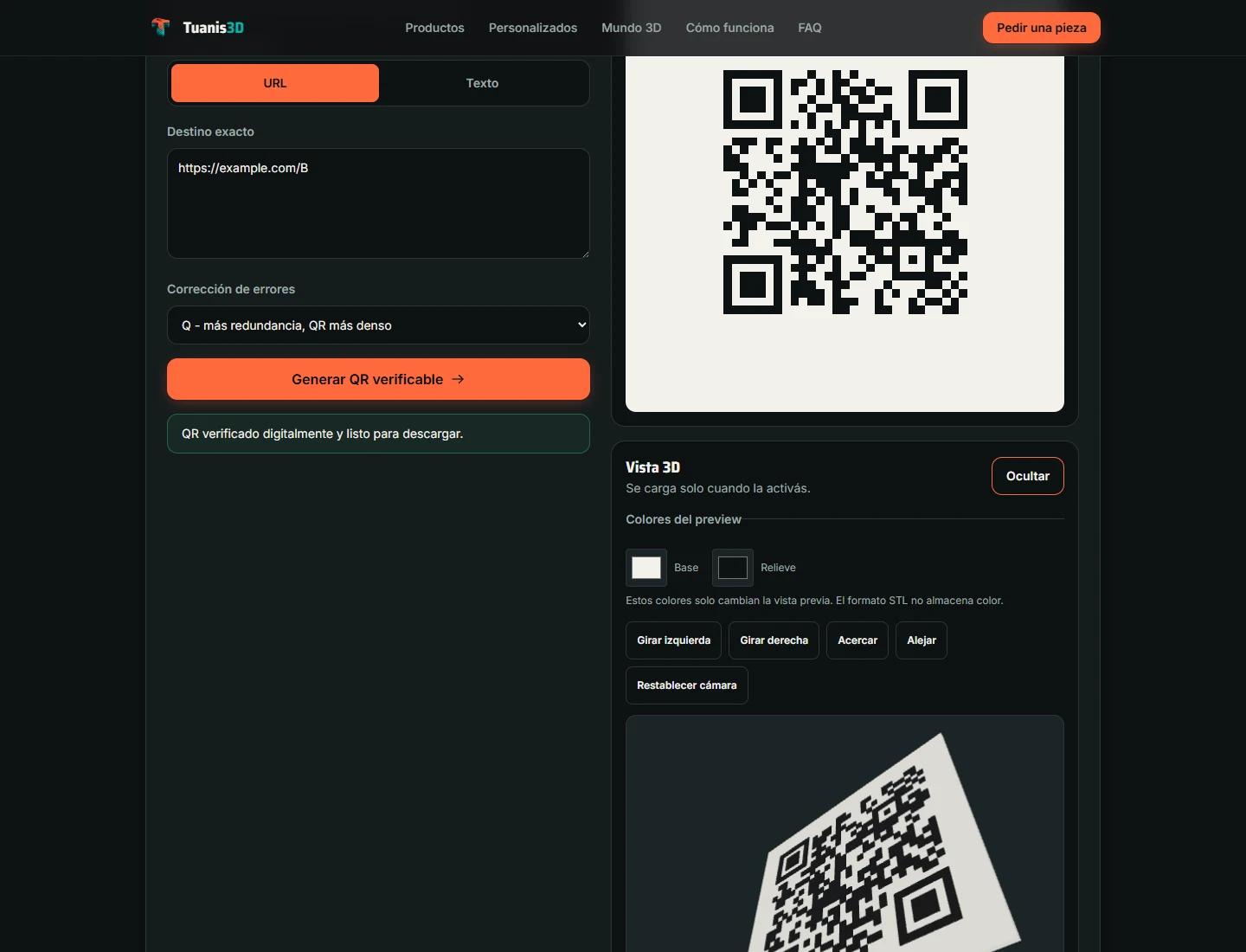

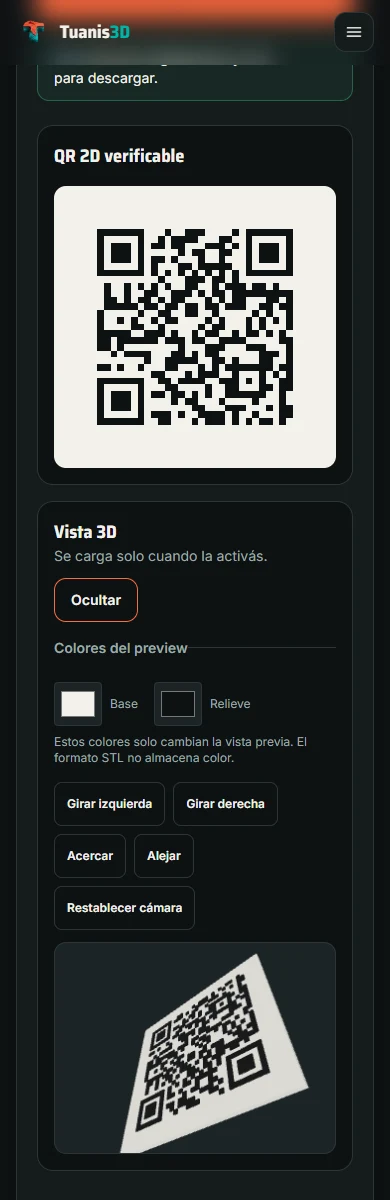

Elegí qué querés que abra el QR
Antes de abrir el generador QR 3D, definí un destino que puedas mantener. Una placa de mostrador pierde utilidad si el enlace deja de funcionar. Si solo necesitás un menú temporal, una impresión en papel puede resolver el trabajo con menos preparación.
Abrí el destino por tu cuenta
Comprobá que sea la página pública correcta y que funcione sin iniciar sesión. El generador no visita el enlace para confirmar qué encontrará la persona que lo escanee.
Pegá la URL completa o elegí texto
Revisá dominio, ruta y caracteres antes de generar. Evitá colocar contraseñas, enlaces privados o información que no querás que lea cualquier persona con acceso a la placa.
Volvé a generar después de editar
Si cambiás el destino o las medidas, generá un resultado nuevo antes de descargar. Compará el contenido confirmado con el pedido: una malla correcta también puede llevar al sitio equivocado.
El margen y el tamaño son parte del código
Dato del fabricante del sistema QR: DENSO WAVE indica un margen libre de cuatro módulos en cada lado del símbolo. Un módulo es cada celda del patrón. El borde vacío también ocupa espacio: no lo recortés para que el dibujo quepa dentro de una base más pequeña.
DENSO WAVE explica además que aumentar la corrección de errores agrega información y puede aumentar el tamaño del símbolo. No compensa automáticamente un relieve mal impreso o un contraste insuficiente. Elegí el nivel junto con el tamaño final, no como una promesa de lectura bajo cualquier condición.
Si el módulo queda demasiado pequeño
Acortá el contenido manteniendo el destino correcto o aumentá el ancho de la placa. Si el generador bloquea la descarga STL, revisá su advertencia de módulo y boquilla. No escales después el STL hacia abajo sin volver a evaluar esos detalles.
Recomendación para el diseño: dejá una superficie despejada alrededor del código. Si agregás texto, un marco o un soporte por fuera del generador, verificá de nuevo que no invadan el margen. Revisá también cómo se apoyará la placa y desde qué posición se intentará leer.
Qué comprobamos en nuestro archivo de prueba
El registro técnico del 4 de septiembre de 2026 documenta la importación y el laminado de un fixture con el contenido https://tuanis3d.com/qr-fixture y corrección M. Esa dirección identifica el caso de prueba; no es un destino que debás usar en un encargo. El registro y su resumen están disponibles como evidencia documental del laminado.
| Control | Resultado registrado |
|---|---|
| Fecha del ensayo | 2026-09-04 |
| Bambu Studio | 02.08.02.60 |
| Dimensiones reimportadas | 80 × 80 × 2,6 mm |
| Objetos / shells | 1 / 1 |
| Triángulos | 17.692 |
| Perfil de máquina | Bambu Lab P2S 0.4 nozzle |
| Perfil de proceso / filamento | 0.20mm Standard @BBL P2S / Bambu PLA Basic @BBL P2S |
| Capa / relleno / paredes | 0,20 mm / 20 % / 2 |
| Laminado | Success.; código 0; sin advertencias |
El archivo JSON conserva la dimensión de altura reportada por Bambu con su precisión numérica, aproximadamente 2,6 mm. El expediente también registra los hashes de los archivos para identificarlos. Publicar ese registro no equivale a repetir hoy el ensayo: los archivos STL y 3MF originales no se ofrecen como descargas en este expediente.
El límite del resultado
Que el laminado termine sin advertencias significa que ese proyecto pasó ese control de software. No demuestra adhesión, acabado, contraste, resistencia ni lectura física. Falta imprimir una muestra, fotografiarla y registrar cómo se lee con cámaras reales.
Revisá tu STL antes de mandar la placa a imprimir
Usá este procedimiento como recomendación para tu propio archivo. Los ajustes del fixture sirven para identificar una prueba; no son un perfil universal. La documentación oficial de Bambu Studio describe importación y laminado por línea de comandos, pero también podés revisar tu proyecto desde su interfaz.
Confirmá dimensiones y orientación
Abrí el STL y compará ancho, fondo y altura con lo que definiste en el generador. Si el tamaño no coincide, detenete antes de laminar y revisá unidades o escalado. Asegurate de que la base esté apoyada como corresponde.
Inspeccioná el relieve por capas
Revisá que las celdas del QR sigan presentes en la vista previa y que no aparezcan unidas o desaparecidas. Si el laminador pierde detalles, volvé a las dimensiones o al diseño; una miniatura atractiva en pantalla no verifica las trayectorias.
Definí el cambio de color
El STL del generador describe geometría y no lleva la paleta de la vista previa. Si buscás base clara y relieve oscuro, prepará el cambio en el laminador y recorré las capas para comprobar dónde empieza. No mandés el archivo suponiendo que conserva los colores de pantalla.
Guardá el proyecto y el resumen
Conservá los ajustes, la vista previa, las advertencias y la estimación de material y tiempo. Si necesitás más de una placa, laminá también la cantidad real antes de cotizarla.
Si el presupuesto depende del cambio de filamento, consultá también la guía de multicolor y estimación de purga. El color del preview no demuestra qué material se gastará ni cuánto tardará la máquina.
Tres comprobaciones que no se reemplazan entre sí
- Contenido digital: comprobá que el QR decodifica al destino o texto esperado. Esto valida los datos del código en ese entorno.
- Geometría y laminado: comprobá que el archivo conserva sus dimensiones y genera las trayectorias que esperás. Esto revisa la preparación del trabajo.
- Pieza física: después de imprimir, comprobá el destino leído por la cámara bajo las condiciones de uso. Esto requiere una pieza real; sigue pendiente en nuestro expediente QR3D.
Registro para tu primera muestra física
Anotá material, boquilla, capa y colores. Guardá una fotografía de la placa, identificá los teléfonos o cámaras usados y registrá iluminación, distancia y resultado. Repetí la lectura desde las posiciones habituales del mostrador. Si falla, cambiá una variable y guardá ambos resultados; no prometás funcionamiento universal a partir de una sola lectura.
Dudas frecuentes al preparar una placa QR
¿Tengo que imprimirla a 80 mm?
No. Esa medida pertenece al fixture documentado. Elegí el ancho según el contenido y el uso, respetá la advertencia de módulo del generador y comprobá el resultado físico. No publicamos una distancia de lectura garantizada.
¿El relieve hace que un QR de un solo color sea legible?
No lo des por hecho. Recomendamos evaluar contraste entre base y relieve, y comprobarlo con una muestra. Las sombras y la iluminación pueden cambiar la lectura; este expediente todavía no contiene un ensayo físico.
¿Puedo cambiar el destino después de fabricar?
La matriz conserva el contenido que generaste. Si codificaste una URL bajo tu control, podés administrar la página a la que apunta; el generador no ofrece un servicio de QR dinámicos ni cambia por sí mismo el contenido grabado en la placa.
Fuentes
Las especificaciones cambian. Cada fuente indica la fecha en que la consultamos.
- DENSO WAVE — margen y área de un código QR — consultada el 15 de septiembre de 2026
- DENSO WAVE — corrección de errores — consultada el 15 de septiembre de 2026
- Bambu Lab — uso oficial de la línea de comandos de Bambu Studio — consultada el 15 de septiembre de 2026
- Tuanis3D — registro de importación y laminado QR3D del 4 de septiembre de 2026 — consultada el 16 de septiembre de 2026
- Tuanis3D — resumen estructurado del laminado QR3D — consultada el 16 de septiembre de 2026
